Medidas verificadas de los tres gaveteros
El texto histórico resume los modelos con pares de medidas, pero las vistas del PDF permiten identificar ancho, fondo y altura. Esta edición usa esas cotas impresas para evitar ambigüedad.
| Diseño | Ancho | Fondo | Alto | Observación |
|---|---|---|---|---|

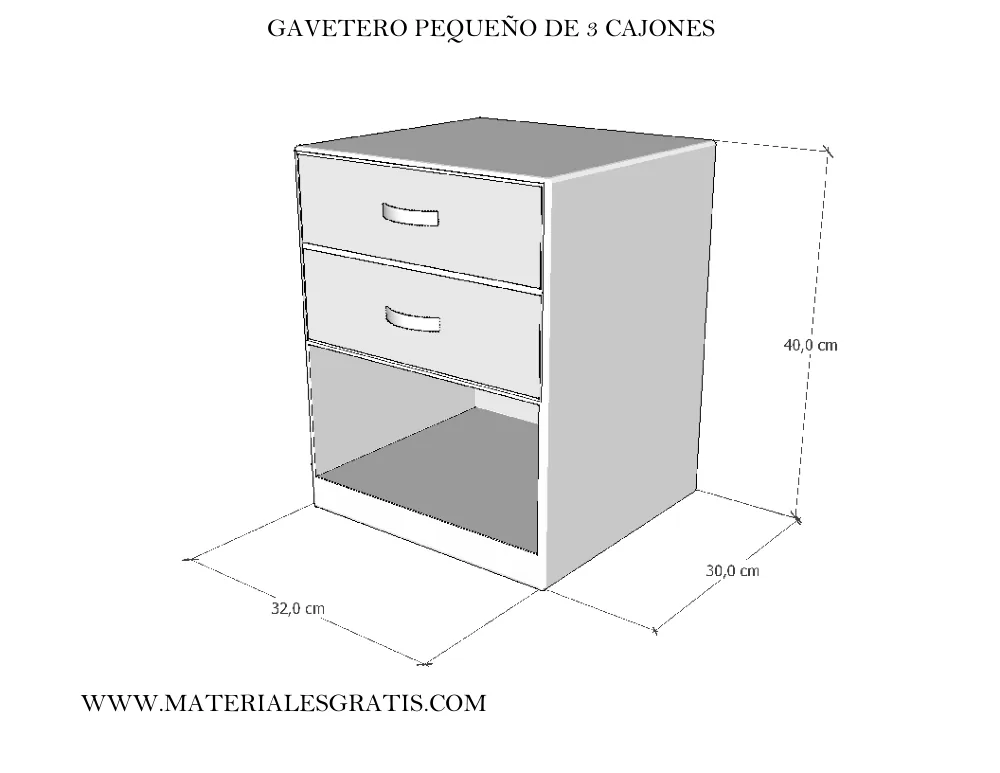

| Gavetero compacto | 32 cm | 30 cm | 40 cm | Formato pequeño; la lámina lo identifica como gavetero de tres cajones. |
| Gavetero horizontal | 150 cm | 40 cm | 50 cm | Mueble bajo y ancho con tres frentes horizontales. |
| Gavetero vertical | 56 cm de cuerpo; cubierta 60 cm | 36 cm de cuerpo; cubierta 40 cm | 50 cm | Tres cajones apilados y cubierta ligeramente mayor que el cuerpo. |
Las medidas de la cubierta del tercer diseño son mayores que las del cuerpo y por eso se muestran por separado.
Qué cambia entre los diseños
El modelo compacto prioriza ocupar poco espacio. El segundo cambia por completo la proporción y se extiende hasta 150 cm de ancho, útil cuando se busca una superficie horizontal larga. El tercero vuelve a una huella reducida, pero mantiene tres frentes apilados.
Estas diferencias ayudan a escoger el plano por espacio disponible y tipo de almacenamiento antes de pensar en el despiece.
Correderas, cajones y holguras
El PDF muestra la geometría exterior, pero no define una holgura universal para correderas. La separación necesaria depende del sistema que vayas a instalar. Mide el herraje real y sigue su ficha antes de fijar el ancho final del cajón o la posición de las guías.
En un gavetero, pequeños errores acumulados pueden hacer que los frentes queden desalineados o que el cajón roce. Comprueba escuadra de la caja antes de montar y ajustar los cajones.
Antes de cortar material
- Confirma cuál de los tres modelos corresponde al espacio disponible.
- Prepara tu propia lista de piezas a partir de la lámina elegida.
- Define material, espesor y sistema de unión.
- Verifica el herraje de corredera antes de dimensionar cajones.
- Presenta y ajusta los frentes antes del acabado definitivo.
