Qué contiene realmente el recurso

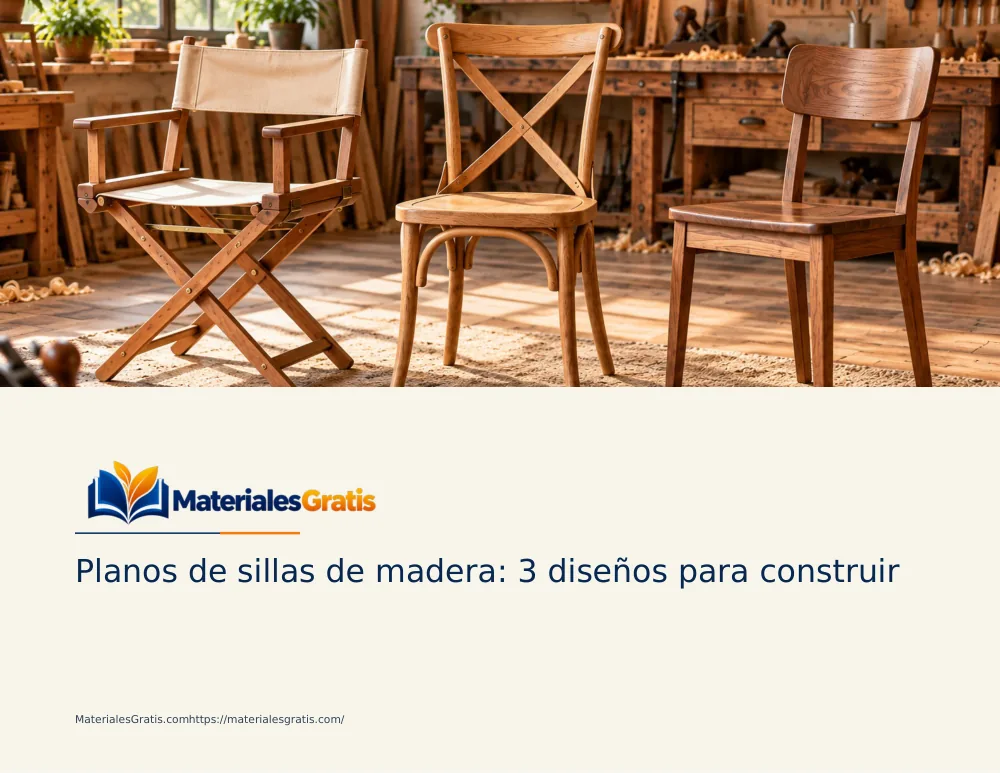

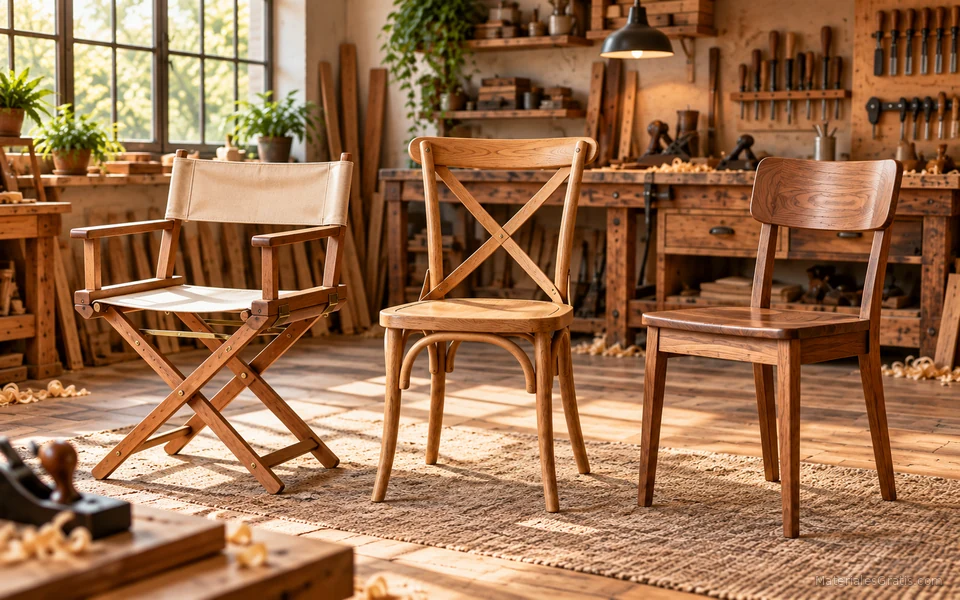

Las seis láminas de diseño muestran tres sillas desde vistas complementarias. El valor del PDF está en las cotas y las proporciones visibles, no en una secuencia paso a paso. Por esa razón se corrigió el título editorial de esta página para no prometer instrucciones que el documento no contiene.
Medidas principales de los tres diseños
Las medidas permiten comparar ergonomía y escala, pero una silla es un mueble sometido a cargas repetidas. No basta con copiar el contorno: las uniones, la sección de las piezas y la calidad de la madera deben resolverse de forma adecuada al diseño.
| Diseño | Asiento / base | Altura del asiento | Altura total | Rasgo visual |
|---|---|---|---|---|
| Diseño 1 — estructura cruzada con brazos | 45 cm de ancho; 33 cm de fondo | 55 cm | 90 cm | Estructura en X, brazos y respaldo alto. |
| Diseño 2 — respaldo cruzado | 40 × 40 cm | 44 cm | 90 cm | Asiento cuadrado y respaldo con diagonales. |
| Diseño 3 — silla compacta | Asiento 39 × 33 cm | 35 cm | 80 cm | Respaldo simple; el plano también marca 18 cm en el tablero del respaldo. |
Las cotas se reproducen como aparecen en el PDF. No se deducen espesores, ángulos de unión ni capacidad de carga que el documento no especifica.
Qué revisar antes de construir
- Comprueba que las cuatro patas apoyen de forma estable.
- Define el sistema de unión entre patas, asiento, travesaños y respaldo.
- Verifica escuadra y simetría antes de fijar definitivamente.
- Redondea o suaviza aristas que queden en contacto con el usuario.
- Realiza una comprobación progresiva de estabilidad antes del uso.
Cómo aprovechar los planos
Usa las vistas como referencia dimensional para preparar tu propio despiece y orden de armado. Si cambias el grosor o la forma de una pieza, revisa cómo afecta a las uniones y a la altura final. El PDF no aporta una especificación estructural completa, por lo que no publicamos una lista de cortes o fijaciones inventada.
