Medidas principales de los tres estantes
El texto histórico resumía las proporciones de forma aproximada. Al revisar las láminas dimensionadas del PDF se obtiene una lectura más precisa y, en el segundo diseño, se corrige el orden/redondeo de las cotas del resumen antiguo.
| Diseño | Ancho | Alto | Otros datos visibles |
|---|---|---|---|

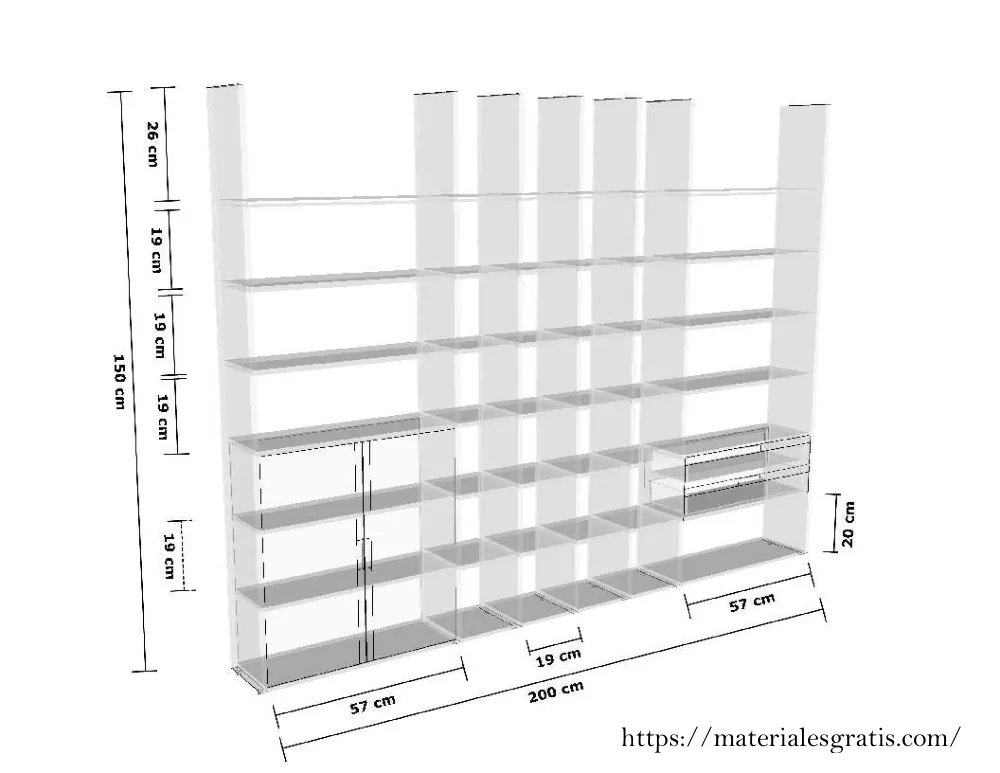

| Estante 1 | 200 cm | 150 cm | Módulos inferiores de 57 cm y un tramo central de 19 cm; separaciones verticales marcadas en el plano. |
| Estante 2 | aprox. 283 cm | aprox. 194 cm | Tramo superior marcado en 130 cm; base elevada aprox. 25 cm. |
| Estante 3 | 120 cm de cuerpo; cubierta 125 cm | 130 cm | Fondo 20 cm; vano central 78 cm. |
La reseña histórica menciona aproximadamente 150 × 200, 190 × 280 y 130 × 125 cm. Para esta edición se priorizan las cotas impresas en las láminas del PDF.
Qué diferencia cada diseño
El primer modelo es una estantería ancha con numerosas divisiones y zonas cerradas en la parte baja. El segundo aumenta considerablemente la anchura y combina vanos grandes con estantes horizontales. El tercero es mucho más compacto: concentra pequeñas baldas a un lado y deja un vano principal amplio.
Estas diferencias permiten elegir por espacio y función antes de entrar en detalles de material. No tiene sentido tratar los tres como el mismo mueble a distinta escala porque la organización interior cambia de forma sustancial.
Medidas generales no equivalen a una lista de cortes
Las láminas aportan cotas generales y varias separaciones internas, pero no constituyen una tabla completa y normalizada de despiece para todas las piezas. Antes de comprar o cortar material, convierte el plano seleccionado en una lista propia y verifica espesor, uniones, trasera y sistema de fijación.
Si cambias el espesor de los tableros o la sección de la madera, algunas medidas internas útiles pueden variar aunque mantengas el ancho y el alto exterior.
Carga, estabilidad y anclaje
La fuente no especifica una carga admisible. No la inventamos. El uso previsto —libros, objetos decorativos u otro almacenamiento— debe influir en la elección de material y fijaciones. En muebles altos o anchos, evalúa además el anclaje al muro y la estabilidad con el mueble vacío y cargado.
