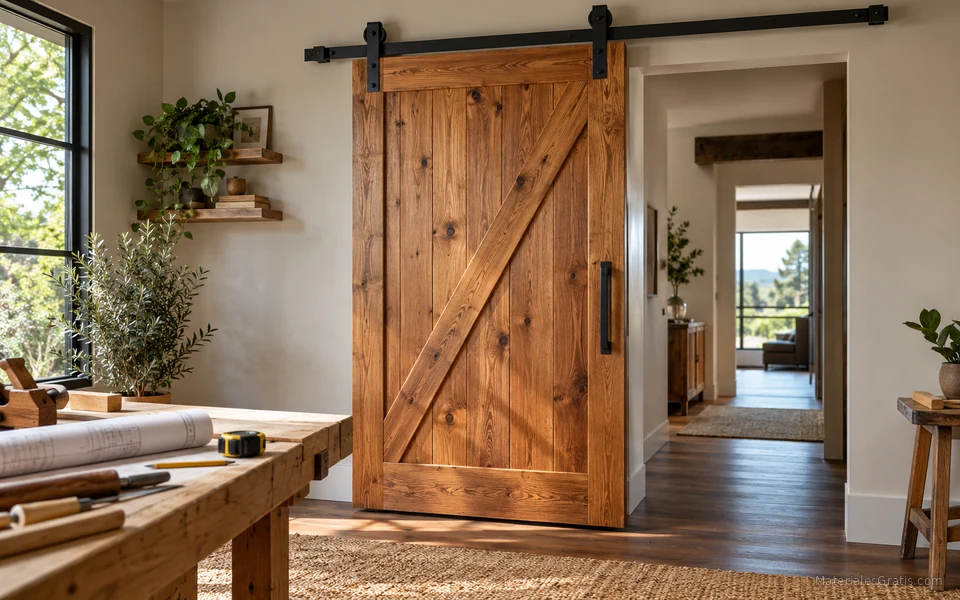

Qué proyecto documenta el PDF

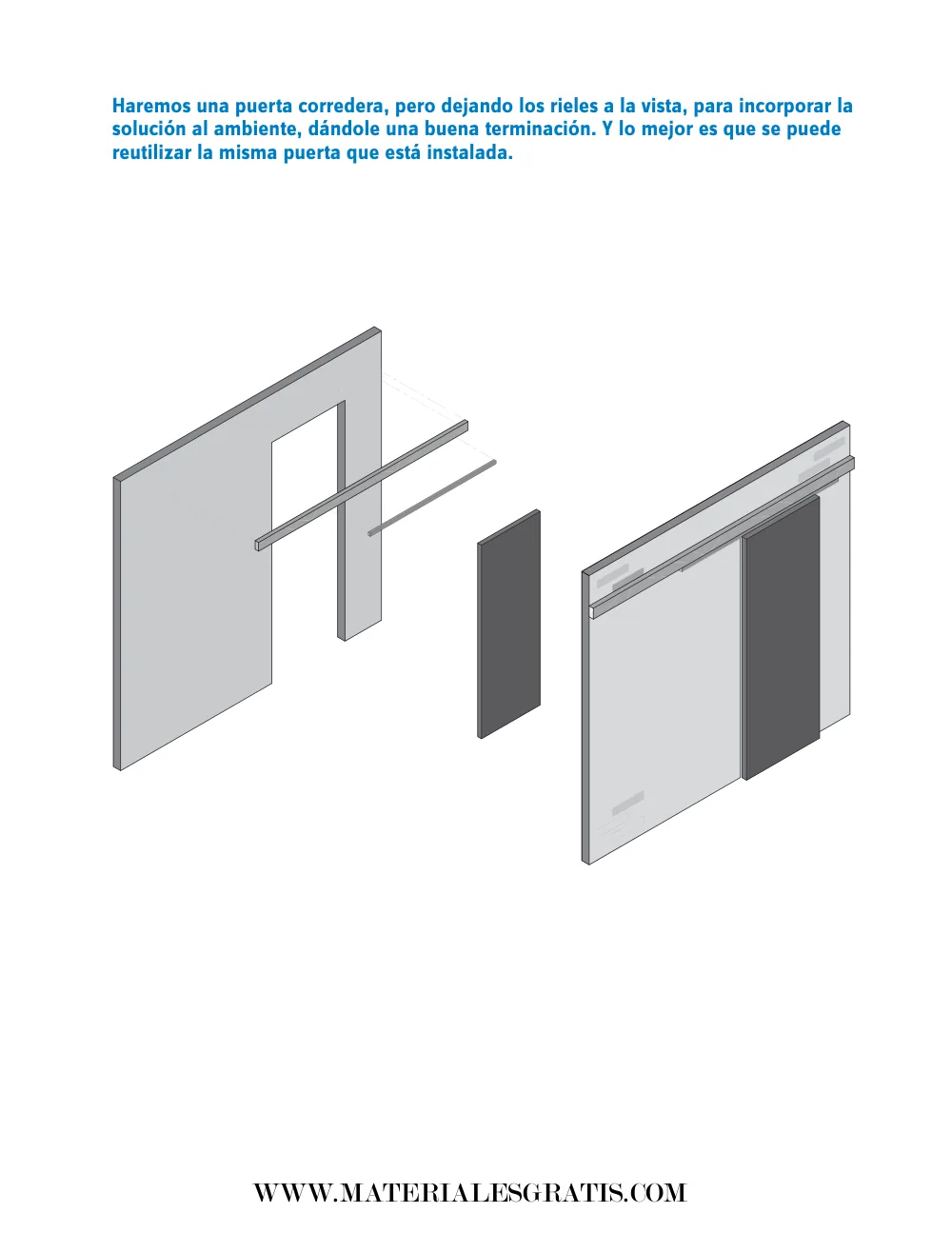

La guía no enseña a fabricar una hoja de puerta desde cero. Parte de una puerta abatible ya instalada: retira bisagras y cerradura, repara los alojamientos que quedan visibles y después monta un sistema corredizo exterior con el riel a la vista. Esa distinción es importante para interpretar correctamente las medidas.
Preparación de la puerta y el marco
La primera parte está organizada en cinco pasos consecutivos.
- Sacar la puerta y retirar la cerradura.
- Tapar el agujero de la cerradura; el ejemplo usa una sierra copa de 54 mm para preparar un tapón de pino cepillado de 3 × 2 pulgadas.
- Retapar imperfecciones, dejar secar y lijar.
- Preparar y pintar la puerta.
- Retapar los calados de las bisagras que quedan en el marco y volver a terminar la superficie.
Medidas clave del sistema mostrado
| Elemento | Medida del ejemplo | Qué significa |
|---|---|---|
| Riel | 150 cm | El PDF indica que debe medir algo más del doble del ancho de la puerta; en su ejemplo se deja en 150 cm. |
| Soporte del riel | Tabla de 2 × 4 pulgadas, 150 cm de largo | Se corta al mismo largo que el riel en el ejemplo. |
| Altura del soporte | 206 cm desde el piso | Se obtiene con una puerta de 2 m más 6 cm para riel y placa de montaje. |
| Fijación del soporte | 4 perforaciones | Se reparten en la tabla y se transfieren al muro después de nivelar. |
| Calado inferior | 12 mm | Rebaje centrado en el canto inferior para la guía de piso. |
| Placas de montaje | 5 cm desde cada borde | Ubicación indicada sobre el canto superior de la puerta. |
Estas medidas describen el ejemplo del PDF. El kit de riel, carros, frenos, guía y fijaciones que uses puede exigir cotas distintas.
Montaje del riel y la puerta
La segunda parte contiene seis pasos.
- Cortar el riel y la tabla de soporte.
- Pintar el soporte con el acabado elegido.
- Nivelar y fijar el soporte al muro.
- Realizar el calado inferior de la puerta para la guía de piso.
- Atornillar las placas de montaje en el canto superior.
- Introducir carros y frenos en el riel, colgar la puerta y ajustar el conjunto.
Qué debes adaptar a tu instalación
El PDF muestra un sistema concreto. Antes de perforar muro o puerta, contrasta capacidad de carga, separación de placas, guía inferior, topes y fijaciones con el herraje que realmente tengas. La naturaleza del muro también condiciona el anclaje; no reutilices automáticamente la fijación de la guía si tu soporte es diferente.
Seguridad y comprobación final
Asegura la hoja mientras trabajas, utiliza protección ocular y desconecta herramientas antes de cambiar accesorios o realizar ajustes. Al terminar, comprueba que los topes limiten el recorrido, que la guía inferior mantenga la puerta alineada y que no exista juego anormal en placas o carros.
