Materiales principales del proyecto

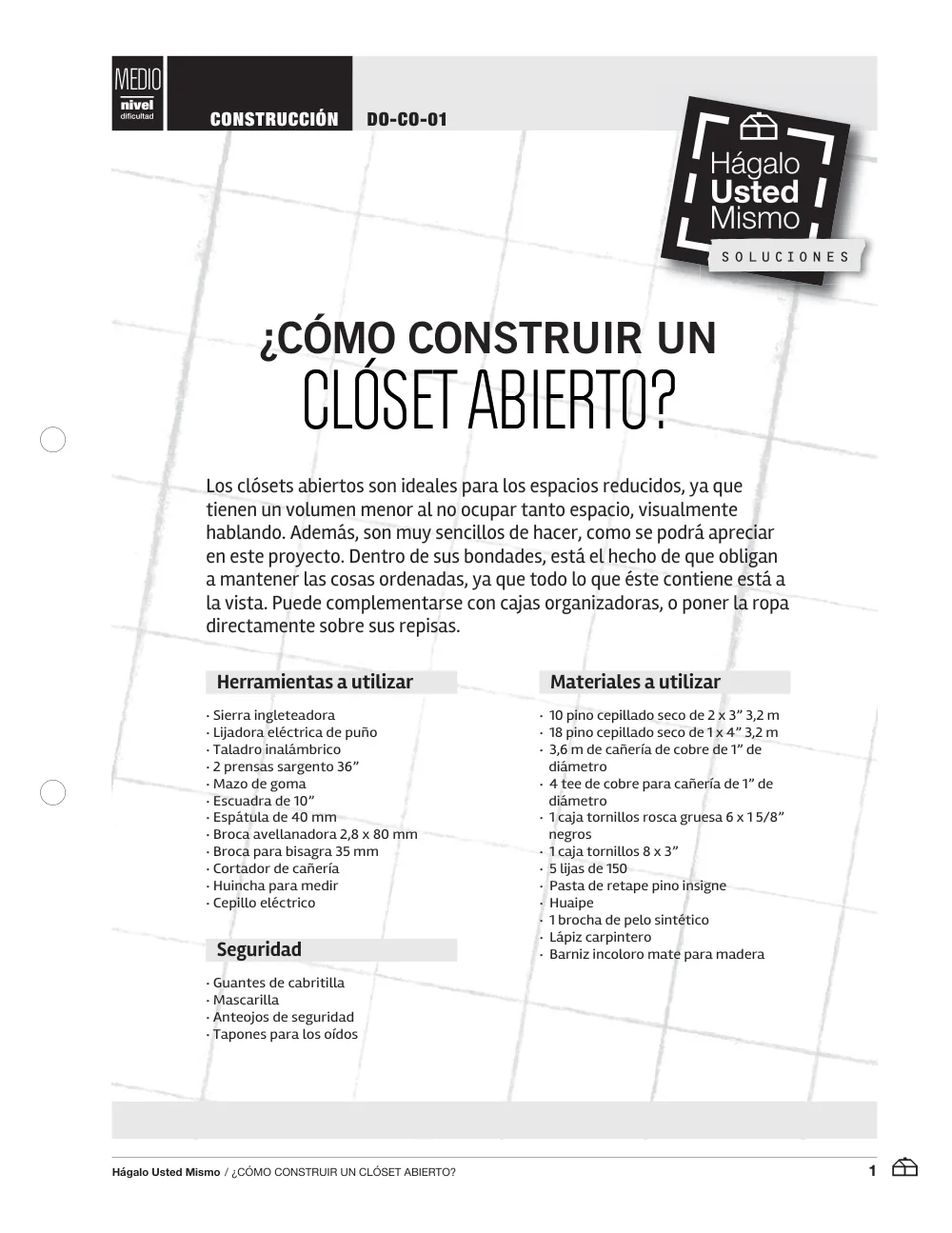

La fuente especifica 10 piezas de pino cepillado seco de 2×3” de 3,2 m y 18 piezas de pino cepillado seco de 1×4” de 3,2 m. También incluye 3,6 m de cañería de cobre de 1”, cuatro tees de cobre, tornillos, lijas, pasta de retape y barniz incoloro mate.
- Estructura: pino 2×3”.
- Repisas: pino 1×4”.
- Barras: cañería de cobre de 1”.
- Fijaciones: tornillos indicados por el proyecto; verifica equivalentes y disponibilidad local antes de sustituirlos.
Dimensionado que sí entrega la fuente

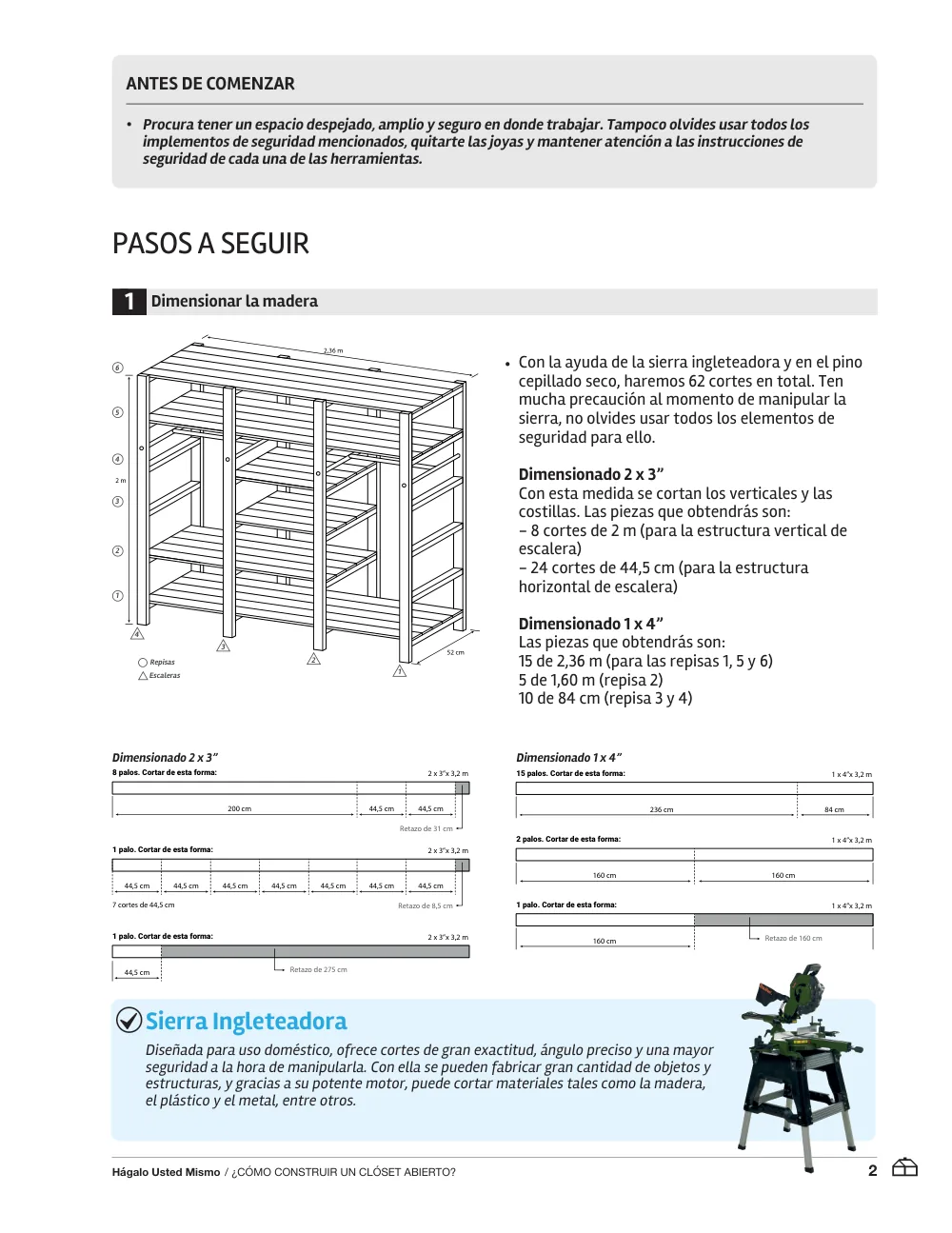

El proyecto indica 62 cortes en total. Para la estructura de 2×3” se listan ocho cortes de 2 m para los pilares y 24 cortes de 44,5 cm para las costillas. Para las repisas de 1×4” se indican quince piezas de 2,36 m, cinco de 1,60 m y diez de 84 cm.
| Uso | Cantidad | Longitud |
|---|---|---|
| Pilares de las escaleras | 8 | 2 m |
| Costillas horizontales | 24 | 44,5 cm |
| Repisas 1, 5 y 6 | 15 | 2,36 m |
| Repisa 2 | 5 | 1,60 m |
| Repisas 3 y 4 | 10 | 84 cm |
Datos transcritos del documento institucional. No se extrapolan espesores ni cambios de diseño fuera de la fuente.
Armado y perforaciones
Las cuatro estructuras tipo escalera soportan el clóset. Cada una usa dos pilares y seis costillas. La fuente marca dos perforaciones por unión y sitúa cada tornillo a 2 cm de los bordes en los pilares. Las repisas tienen su propio esquema de marcado.
La secuencia continúa con perforación avellanada, armado, lijado, instalación de repisas y barras y terminación. Sigue las ilustraciones del documento para conservar el orden y las posiciones previstas.
Documento institucional preservado
El recurso es un proyecto de Hágalo Usted Mismo y conserva su identidad y autoría institucional originales. MaterialesGratis aporta un resumen verificable para facilitar la lectura del dimensionado, el armado y la terminación.
