Tres diseños con necesidades distintas
El recurso no presenta un único escritorio repetido. El primer modelo es compacto y añade dos gavetas; el segundo amplía la superficie de trabajo; el tercero forma una composición más larga en dos tramos con cinco gavetas en conjunto.
Estas diferencias permiten elegir por espacio disponible y necesidad de almacenamiento antes de pasar al detalle de cada plano.
| Diseño | Medidas generales | Rasgo principal |
|---|---|---|

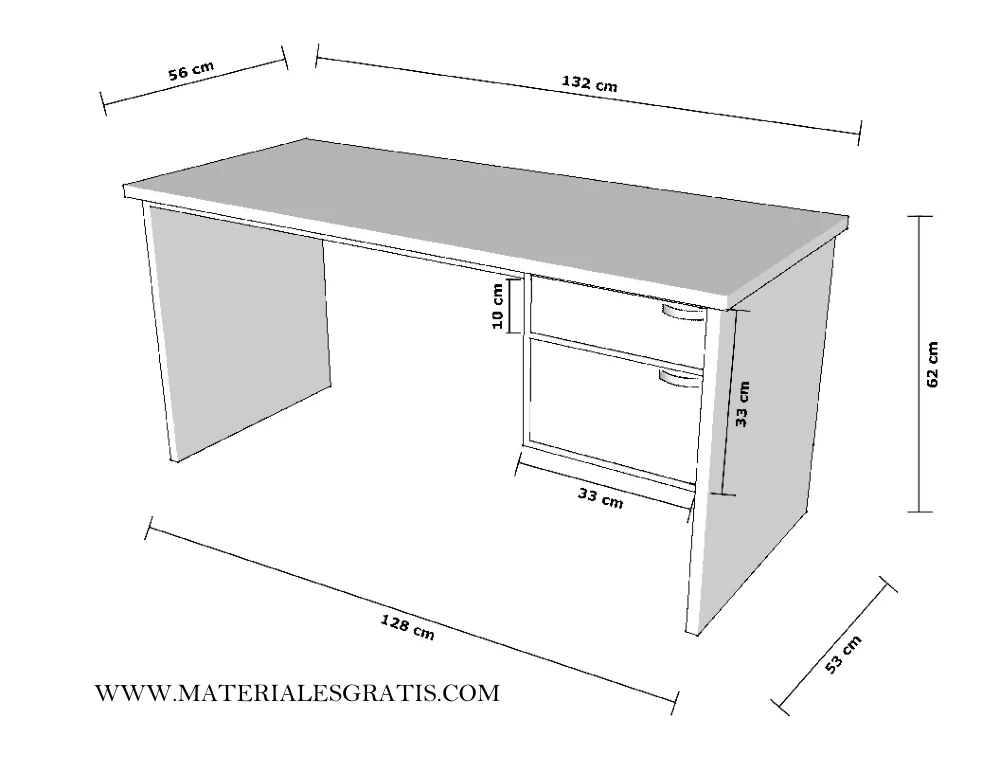

| Escritorio compacto | 132 × 56 cm | Dos gavetas y una superficie contenida. |
| Escritorio amplio | 164 × 64 cm | Mayor superficie de trabajo y módulos laterales. |
| Escritorio doble | 175 × 45 cm + 156 × 45 cm | Composición en dos tramos con cinco gavetas. |
Las medidas son cotas generales del diseño. Antes de cortar, revisa las láminas del PDF y convierte el modelo elegido en un despiece adaptado al material real.
Cómo leer estos planos antes de cortar
Empieza por las cotas exteriores y después identifica módulos, gavetas, laterales y apoyos. El plano muestra proporciones y medidas del mueble, pero no sustituye una lista de cortes preparada para el espesor de madera que vayas a usar.
Si modificas una medida general, revisa también la posición de divisiones y cajones para que el conjunto conserve escuadra y proporción.
Qué aporta el PDF
El PDF conserva siete páginas: una portada editorial actualizada y seis láminas técnicas con vistas dimensionadas de los tres escritorios. Las láminas originales se preservan sin alterar cotas ni dibujos.
Seguridad en el taller
Sujeta las piezas durante el corte, utiliza protección ocular y controla el polvo. Antes de cambiar discos, brocas o hacer ajustes, desconecta la herramienta y sigue las instrucciones del fabricante.
