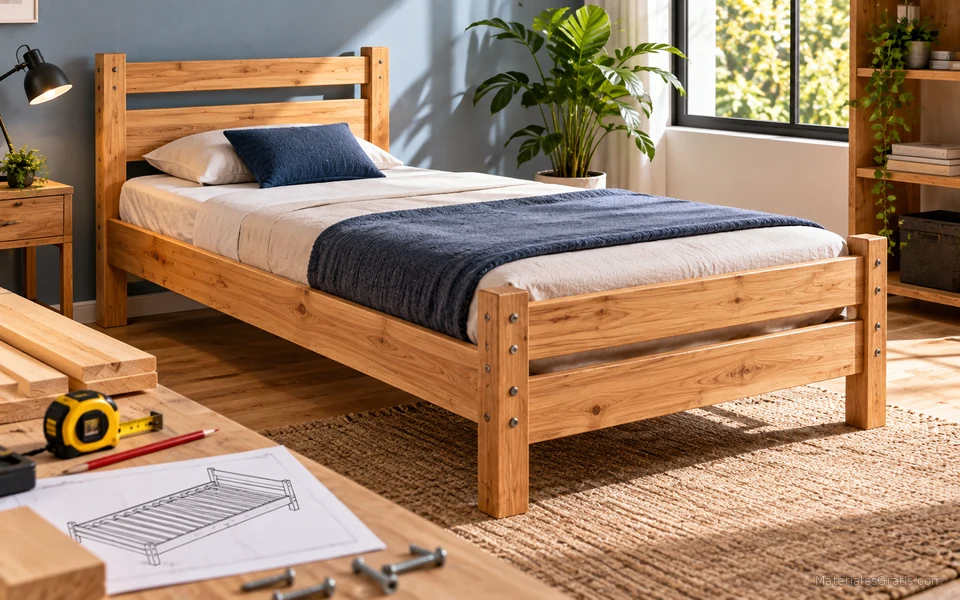

Medida general y alcance del plano
El texto histórico describe el modelo como una cama individual de aproximadamente 190 × 80 cm. El PDF aporta una referencia más útil para construir: su tabla de componentes. Allí los largueros laterales miden 190 cm y las piezas transversales/tablillas definen el ancho del conjunto.
No tomes 190 × 80 cm como una tolerancia universal para cualquier colchón. Mide el colchón real y decide si necesitas holgura antes de modificar el despiece.
Despiece verificado del PDF
| Cantidad | Pieza | Largo | Ancho | Espesor |
|---|---|---|---|---|
| 2 | Patas de piecera | 36 | 4,5 | 4,5 |
| 2 | Patas de cabecera | 59 | 4,5 | 4,5 |
| 5 | Travesaños de piecera, cabecera y frontal | 80,5 | 9,5 | 2,5 |
| 2 | Travesaños / largueros laterales | 190 | 9,5 | 2,5 |
| 2 | Soportes de parrilla | 182 | 2,5 | 2,5 |
| 14 | Tablillas de parrilla | 82 | 9,5 | 2,5 |
La tabla del PDF también especifica 16 tornillos con tuerca de 8 cm de largo y 0,55 cm de diámetro, y 42 tornillos para madera de 4 cm de largo y 4 mm de diámetro.
Preparación y perforaciones
El recurso indica identificar cada pieza antes de trabajar y utiliza una plantilla de 4,5 × 4,5 cm para las patas. Para determinadas perforaciones en las patas señala una mecha de 7 mm y agujeros pasantes. Las páginas siguientes continúan con marcas y perforaciones para travesaños, soportes y parrilla.
No traslades estos diámetros a tornillería diferente. Si sustituyes fijaciones, adapta el taladro al componente real.

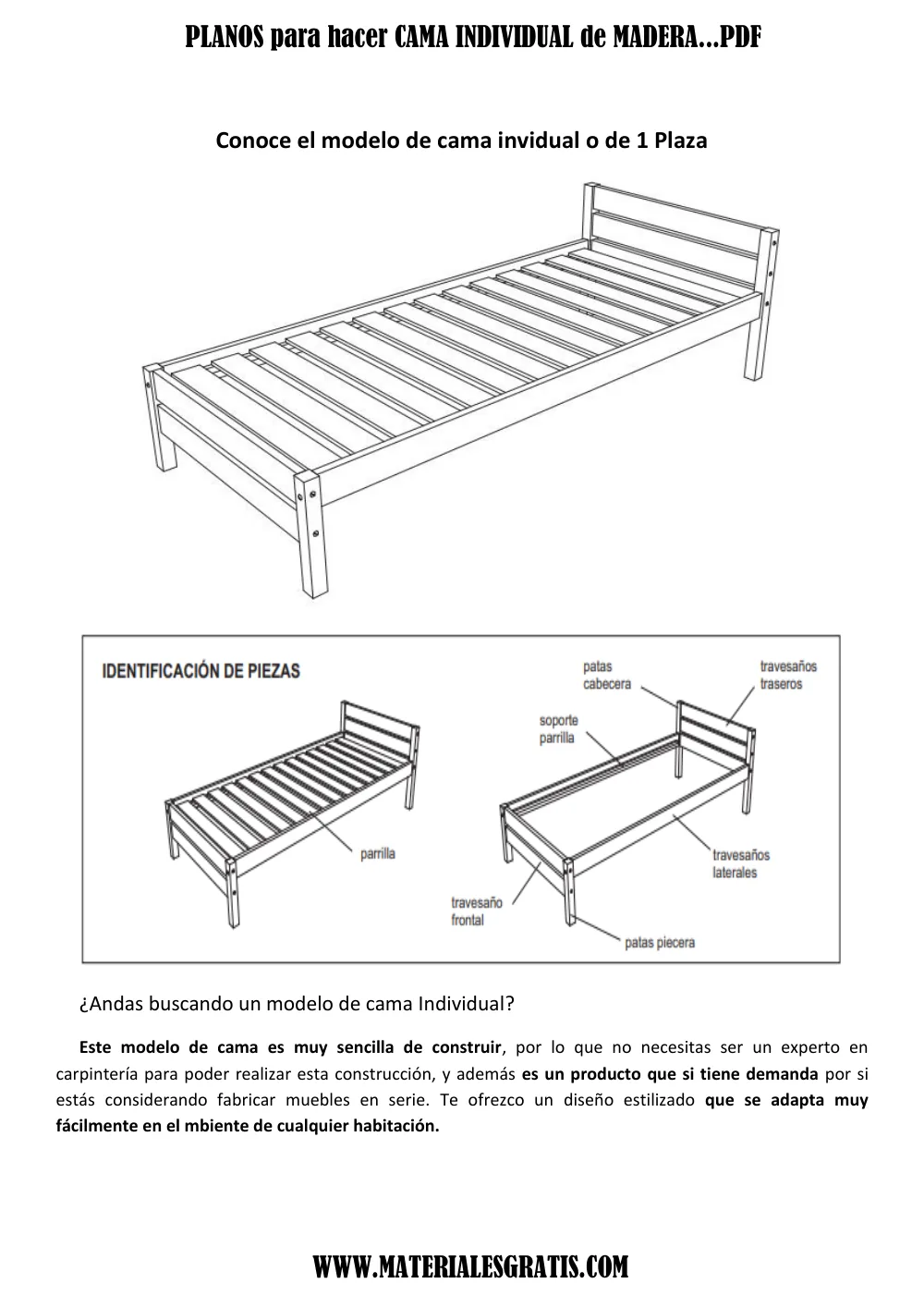

Secuencia de ensamblaje que muestra el recurso
- Preparar e identificar patas y travesaños según el despiece.
- Realizar las perforaciones y marcas que muestran las láminas.
- Armar por separado cabecera y piecera.
- Unir cabecera y piecera mediante los largueros laterales.
- Fijar los soportes de la parrilla a los laterales.
- Distribuir las 14 tablillas y realizar la comprobación final del conjunto.
Comprobaciones antes de usar la cama
Verifica escuadra, paralelismo de los largueros, apoyo uniforme de la parrilla y apriete de las uniones. Realiza una comprobación progresiva de estabilidad antes del uso. Si adaptas el plano a otra medida de colchón, recalcula de forma coherente todas las piezas afectadas en lugar de modificar solo un larguero.
